一、整體規劃

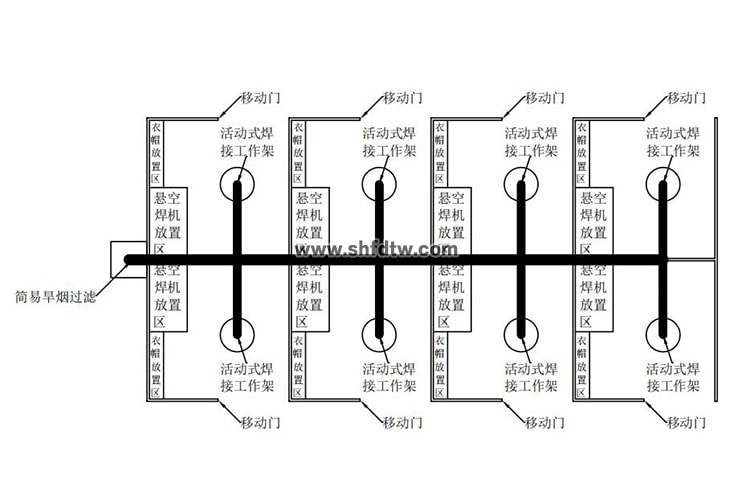

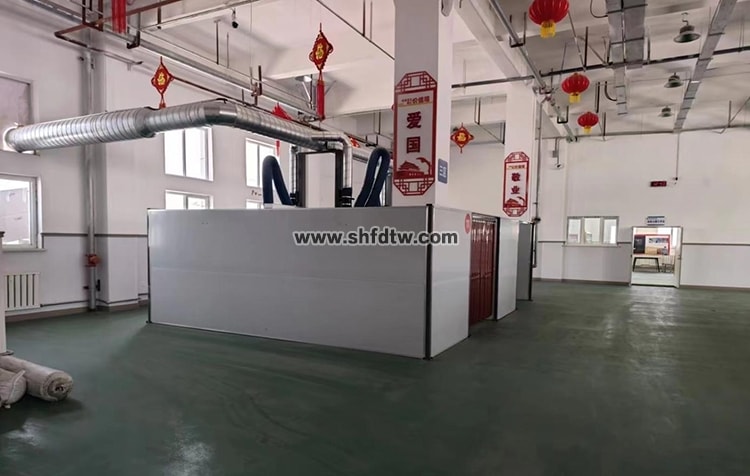

1、焊接實訓室總共8個小房間，工位尺寸根據現場情況合理布局，每個工位不得少于9平方米，每工位可3-7人實訓。

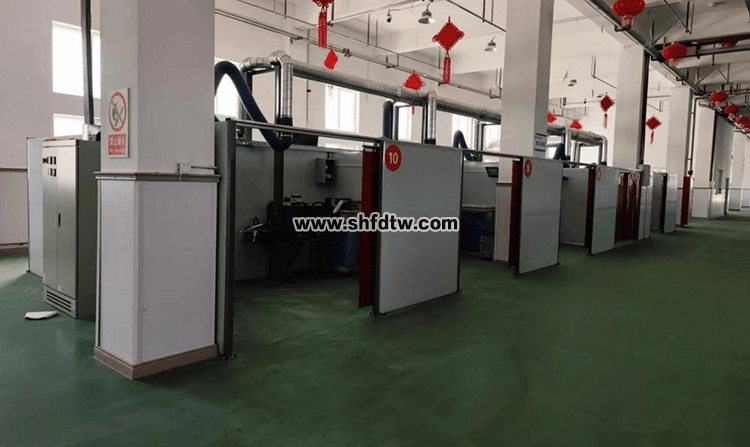

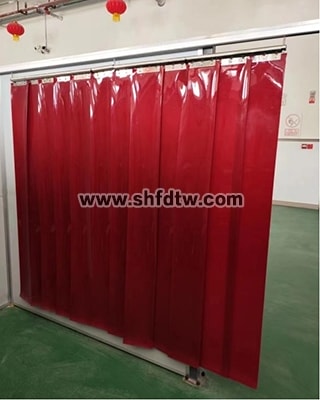

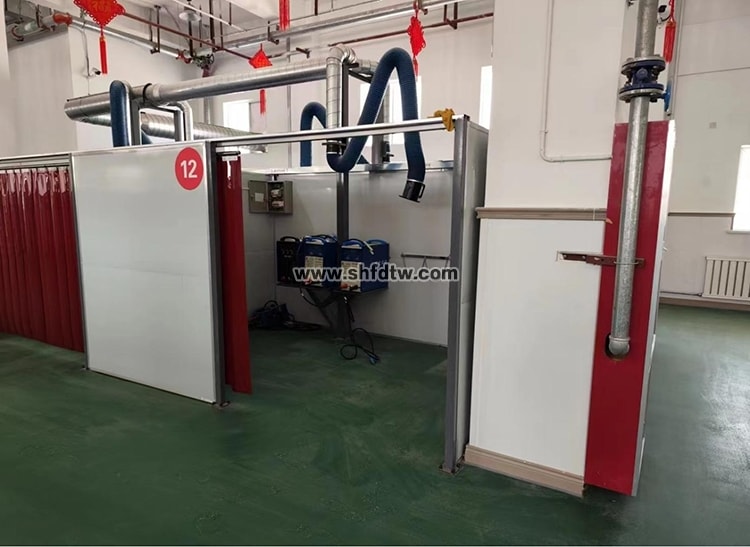

2、工位隔斷絕緣防火，主體材料達到國家防火等級A1級別，隔斷框架方管固定。工位門須裝有滑道開合紅色遮弧簾，以防學員實訓或考核比賽時弧光傷害巡視老師、裁判或觀摩人員眼睛。

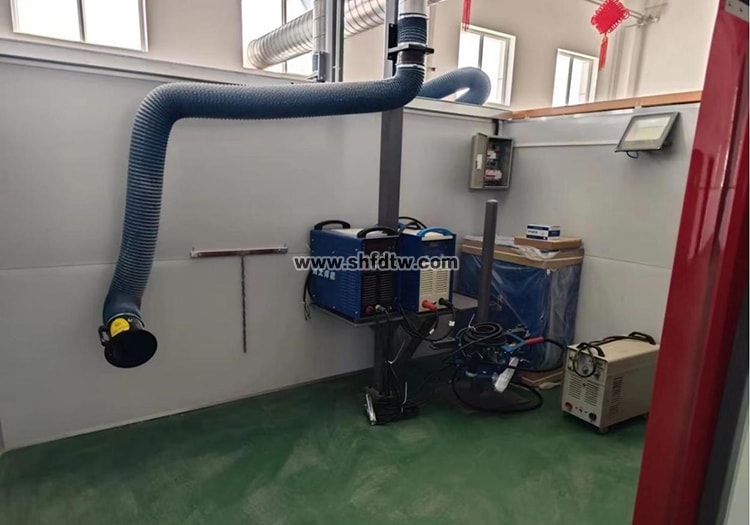

3、3米阿爾法柔吸臂，合理分配，布局美觀分組安裝處理焊接煙塵，每個柔吸臂口都有開關，當使用時可以打開，不使用時可以關閉。螺旋風管組合合理，風量壓力計算準確。
4、電焊機及相關附件不得落地，明快整潔易于打掃。
5、氣瓶必須有固定裝置，安穩固美觀。
6每個焊接工位配電箱配置漏電保護器、可以接兩臺焊機，兩相三相插座照明開關各一個，空氣開關根據用電設備配置合理。
7、當天然光線不足時，應配置人工照明，照明電源電壓應為安全電壓，照明光源應選擇接近天然光色溫的光源。

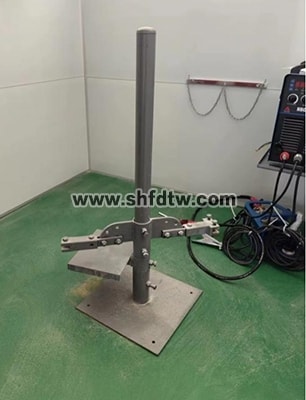

8、焊接操作支架主要用于板對接4個位置（平、立、橫、仰）和管對接3個位置（水平、垂直、45°）的固定；工件離地面高度應不大于1.3米。要求焊接支架要有一定的穩定性和夾工件的牢固性，并且同時可以滿足固定2個位置不同焊接操作支架的工件。
9、每個工位配置工具架一個，以方便放置工具、面罩、焊材等。
二、焊接實訓室排煙系統清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
排煙系統 |
1套8工位 |
套 |
簡易風機 |
|
2 |
懸空放置架 |
8 |
套 |
與主體鏈接主要放置焊機 |
|
3 |
移動吊門（復合板） |
8 |
套 |
主要材料復合板 |
|
4 |
活動式焊工工作架 |
8 |
臺 |
主要夾持焊接工件具有升降功能 |
|
5 |
電源照明燈 |
一套8組 |
組 |
主要包括總電源箱和8個分電源箱以及照明燈 |
|
6 |
復合墻板 |
54 |
米 |
墻高兩米50mm厚巖棉復合板50mm方管現場制作 |

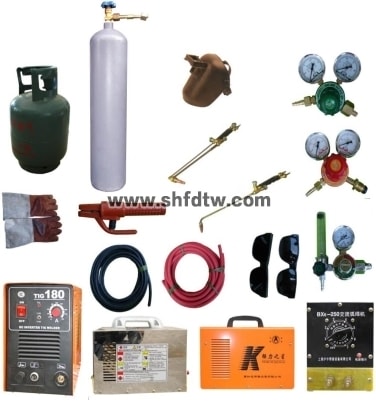

焊工成套設備清單
|
序號 |
名稱 |
數量 |
|
1 |
電焊機（德力西高配工業款） |
1臺 |
|
2 |
保護焊（德力西三用一體機） |
1臺 |
|
3 |
氬弧焊機（德力西工業雙用220V） |
1臺 |
|
4 |
焊絲 |
1卷 |
|
5 |
磨光機 |
1把 |
|
6 |
電焊條 |
1盒 |
|
7 |
游標卡尺 |
1把 |
|
8 |
電焊罩 |
2個 |
|
9 |
鋼卷尺 |
2把 |
|
10 |
直角尺 |
2把 |
|
11 |
鐵錘 |
1個 |
|
12 |
防紫外線眼鏡 |
2付 |
|
13 |
專用衣服 |
2套 |
|
14 |
專用手套 |
2套 |
|
15 |
專用鞋子 |
2套 |
|
16 |
鉆頭 |
1套 |
|
17 |
磨光片 |
1套 |
|
18 |
切割片 |
1套 |
|
19 |
手槍鉆 |
1臺 |
|
20 |
鉚槍 |
1把 |
|
21 |
鉚釘 |
1盒 |
|
22 |
一字鏍絲刀 |
2把 |
|
23 |
十字鏍絲刀 |
2把 |
|
24 |
圓尺 |
1個 |
|
25 |
尖嘴鉗 |
2把 |
|
26 |
鐵皮剪刀 |
1把 |
|
27 |
鋼鋸架 |
2把 |
|
28 |
鋼鋸條 |
1盒 |
|
29 |
鋼絲鉗 |
2把 |
