電力系統數字仿真實驗室建設規劃

一、實驗室簡介

本實驗室主要面向電氣工程及其自動化、自動化、軌道交通電氣化、軌道交通自動化等專業和方向，開展電氣工程及其自動化專業電力系統方向系列課程的驗證性、設計性實驗和綜合實訓等。實驗室主要為計算機結合少量硬件設備的形式，設備共計20臺套。

二、實驗內容

2.1電力系統及其自動化仿真

A、電力系統分析課內實驗：電力系統運行方式及潮流分析實驗、電力系統故障分析實驗、電力系統穩定控制實驗；B、軌道交通牽引供電系統仿真：在動態信號生成系統中包括豐富的電力系統元件模型，如發電機、變壓器、負荷、斷路器、輸電線等，能夠根據電網接線結構、元件參數對電網一次系統的運行情況進行準確的計算，實時輸出與變電站相同的電壓、電流波形。用戶可以對電網結構和元件參數進行修改，并可靈活地改變系統一次接線方式，從而對變電站運行情況進行完整的仿真模擬。

2.2電力系統仿真綜合實訓

結合10KV配網供配電系統設計、軌道交通牽引接觸網線路和微電網工程的電力系統綜合實訓仿真，繪制實際電網工程后進行典型故障仿真，驗證電氣一次設備選型的正確性和二次繼電保護參數整定的正確性，然后完成仿真實驗報告；仿真對象包括為典型電力系統環網、新能源微網供電、鐵路牽引供電提供系統分析以及繼電保護裝置、安全自動裝置、測控裝置、故障錄波裝置的使用、調試、檢驗及維護的實訓。通過構建供電系統綜合自動化試驗平臺，變電站一次設備的模擬采用數字仿真技術，二次側采用與實際變電站相同的保護裝置，實現數字化變電站與真實保護裝置的無縫對接，建立從電壓、電流互感器二次側開始完整的電流、電壓回路，實現變電站保護裝置整組驅動，模擬開關的實時狀態返回到仿真平臺中，實現變電站一二次系統全過程閉環仿真。

2.3電機設計與工程電磁場仿真

結合電氣行業常見裝備中特種電機設計研發需求，即根據電機的工程需求邊界參數設計電機，利用仿真軟件進行電場、溫度場、磁場仿真，結合一個單相變壓器設計實例和小功率直流永磁無刷電機設計的完整仿真設計過程。完成小功率電動機和變壓器的上述3種類型的仿真及電氣與機械結構設計，使設計的變壓器和電機在仿真結束后相關電氣參數能達到設計要求；

2.4電力系統繼電保護仿真

繼電保護實驗總的來說有兩方面內容：一是繼電器或某些元件工作原理的學習，例如功率方向繼電器，加入電壓和電流到繼電器，調節它們之間的相位，觀察繼電器的動作邊界，可以測量出動作范圍及靈敏角；二是分析繼電保護的動作行為，例如針對一個特定的電力系統，確定保護的配置，給定其定值，當電力系統發生某種故障時，分析故障特征，認識保護動作行為的必然性。實驗內容包括：電流保護（帶功率方向）實驗；零序電流保護（帶零序功率方向）實驗；三段式距離保護實驗；輸電線路差動保護實驗；變壓器縱差保護實驗；數據采集系統實驗；數字量輸入/輸出回路檢查實驗；數字濾波器程序設計；微機保護算法程序設計；繼電保護程序設計等。

您只要致電：021-55884001（袁經理）

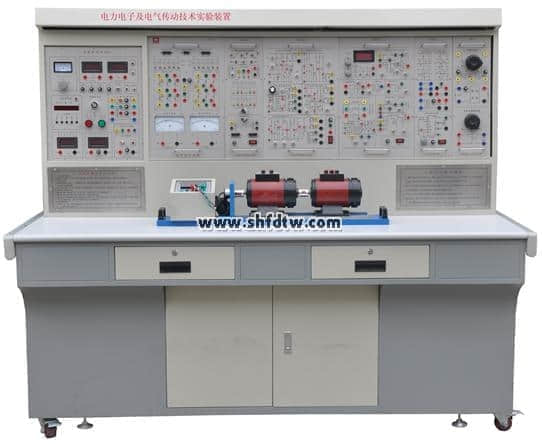

我們可以解答 電力電子及電機拖動綜合實驗裝置 的相關疑問！

我們可以幫您推薦符合您要求的 電力電子及電機拖動綜合實驗裝置,電力電子電機拖動實驗室教學設備 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://www.nbzxy.cn/productshow-44-2526-1.html

直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。
